Apa Itu UV TTO Laser Marking?
UV TTO Laser Marking adalah teknologi penandaan (coding/marking) pada kemasan fleksibel yang menggunakan laser ultraviolet (UV) untuk membuat kode, teks, atau tanda permanen pada berbagai material tanpa tinta. Teknologi ini memanfaatkan panjang gelombang UV yang pendek sehingga hasil marking lebih presisi, tajam, dan ramah lingkungan. Mesin ini sebagai pengganti metode Thermal Transfer Overprinter (TTO) tradisional.
Bagaimana Cara Kerja UV TTO Laser Marking?
UV TTO Laser Marking memancarkan panjang gelombang 355 nm, yang merupakan sepertiga dari panjang gelombang fundamental 1064 nm, menempatkannya dalam spektrum ultraviolet—oleh karena itu disebut ‘laser UV’. Laser ini juga dikenal sebagai laser THG (Generasi Harmonik Ketiga), karena panjang gelombang fundamentalnya pertama kali dikonversi menjadi 532 nm melalui kristal nonlinier, kemudian digabungkan dengan panjang gelombang fundamental dan selanjutnya dikonversi menjadi 355 nm menggunakan kristal lain. Berkat tingkat penyerapan materialnya yang tinggi, proses ini memungkinkan ‘Penandaan Dingin’, yang memungkinkan pengukiran dan pemrosesan tanpa tekanan termal.
Panjang gelombang laser secara signifikan memengaruhi ukuran titiknya. Karena laser UV beroperasi pada 355 nm—sepertiga panjang gelombang fundamental 1064 nm—sinarnya dapat difokuskan jauh lebih halus, memungkinkan pengukiran yang presisi bahkan di ruang sempit.
Aplikasi

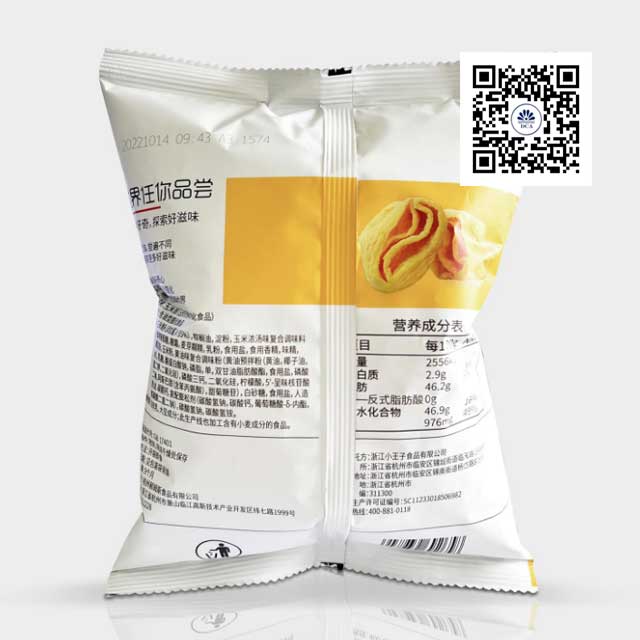

Laminated

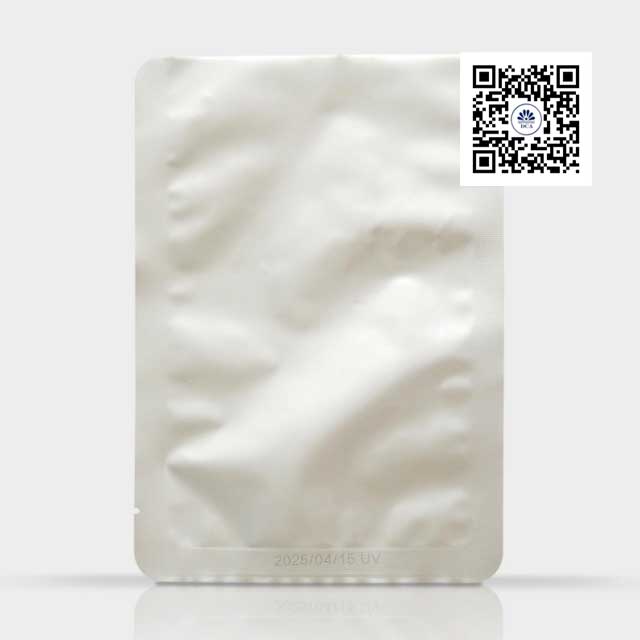

Alumunium Foil

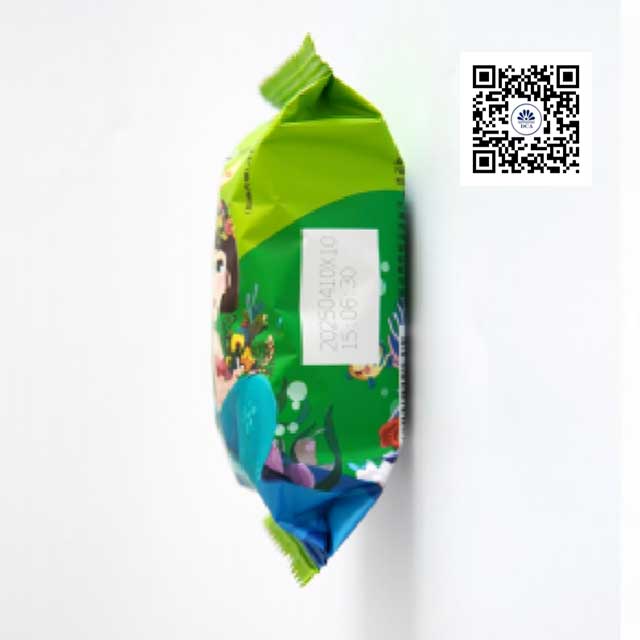

Plastic Film

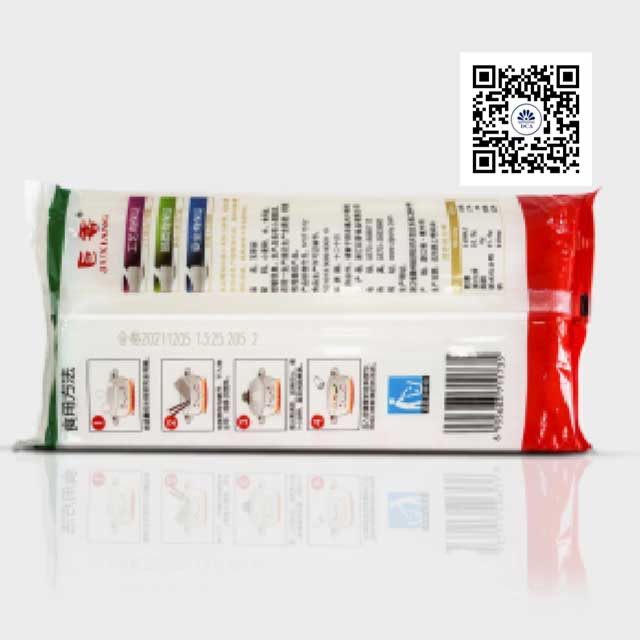

Plastic Film
Spesifikasi
| LASERS | UV nanosecond solid state lasers |
|---|---|
| Power | 5 W |
| Laser wavelength | 355 nm |
| Repetition rate | 10-200 KHz |
| Radiation field | 4x |
| Laser Class | Class 4 laser products ~ IEC60825-1 compliant |
| Marking direction | 0~360°C |
| Marking area | 110 x 110 mm |
| Scribing speed | up to 9 m/s |
| Working distance | 70 mm |
| Spot size | 0.8 mm (+/- 0.2 mm) |
| Marking content | 1D, 2D barcode, icons, Chinese, English and numbers |
| User Interface | 10″ Full color Touch Screen |
| Communicate interface | RJ45, RS232, RS485, USD, SD Card |
| Rated Voltage | 220 ~ 240 V 50/60 Hz |
| Power of the whole machine | < 1 Kw (including water tank) |
| Cooling method | water cooling |
| Protection class | IP65 |
| Envimental temperature | 5~40°C |
| Humidity range | Relative humidity < 90, non condensing |
Keunggulan
Ukuran ringkas, pemasangan dan pengoperasian mudah

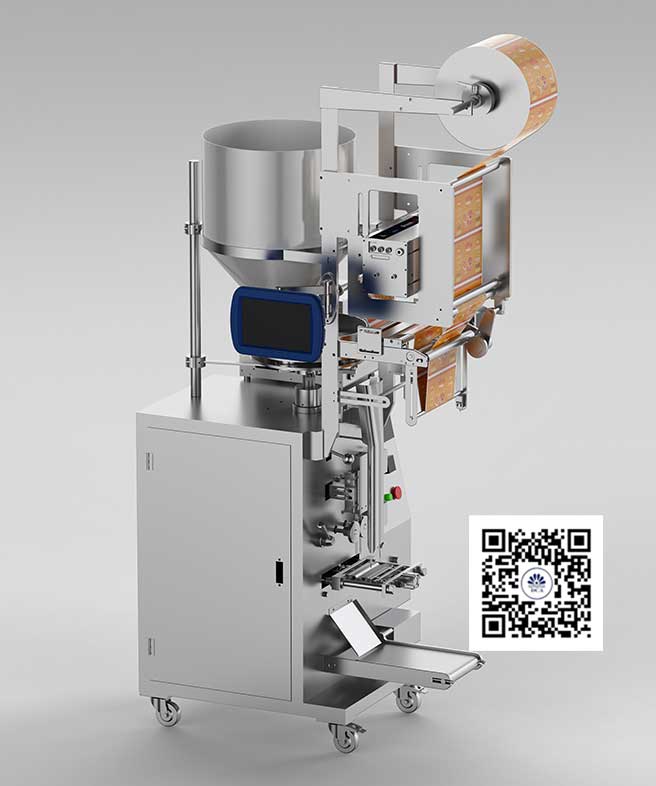

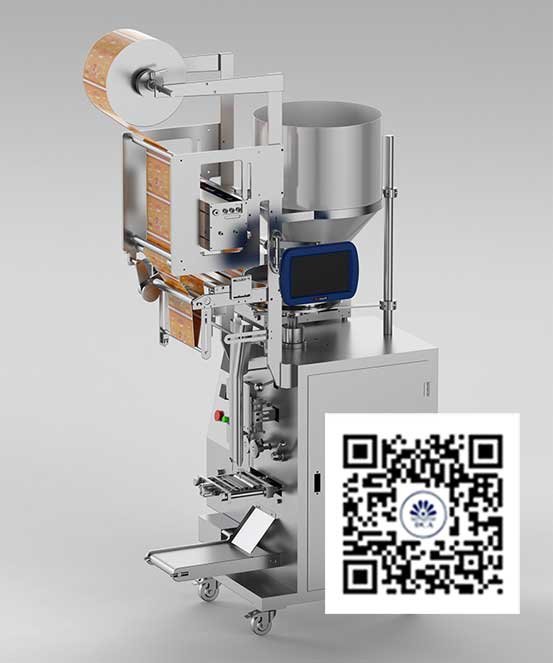

Desain bodi yang ringkas dan ramping memungkinkan penggantian printer inkjet, printer transfer termal / Thermal Transfer Overprinter (TTO), dan peralatan pencetakan lainnya yang sudah ada dengan mudah. Braket pemasangan yang dirancang khusus menyederhanakan pemasangan, memastikan pengaturan yang mudah bahkan di ruang terbatas.
Pada Thermal Transfer Overprinter (TTO), Pengoperasian relatif kompleks, membutuhkan profesional terampil dengan keahlian dan pengalaman khusus. Pemula mungkin kesulitan untuk menguasainya dengan cepat. Kompleksitas ini dapat menyebabkan peningkatan biaya pelatihan. Sebaliknya, UV TTO Laser Marking ini memiliki sistem kontrol cerdas dengan fungsi plug-and-play, yang secara signifikan menurunkan keterbatasan pada pengoperasian. Ini memastikan bahkan pengguna tanpa pengalaman sebelumnya dapat mengoperasikannya secara efisien.
Biaya komponen habis pakai NOL
UV TTO Laser Marking ini menggunakan teknologi fotolitografi untuk pengkodean, menghilangkan kebutuhan akan bahan habis pakai. Dibandingkan dengan peralatan penandaan tradisional, mesin ini tidak hanya menghilangkan kebutuhan penggantian pita dan kepala cetak pada printer transfer termal TTO tetapi juga menghindari penggantian tinta, pelarut, dan filter secara teratur yang dibutuhkan oleh printer inkjet. Ini mencapai biaya bahan habis pakai nol sambil menghilangkan kerumitan pemeriksaan perawatan rutin.tanpa pemanasan permukaan, meminimalkan kerusakan material.
Mencegah kerusakan akibat panas
Pencegahan kerusakan melalui perlakuan fotolitik.
Foton berenergi tinggi dari laser UV memungkinkan fotodisintegrasi, yang secara langsung memutus ikatan molekuler. Hal ini memungkinkan pemrosesan dingin
Pencegahan kerusakan melalui perlakuan fotolitik.
Laser UV sangat mudah diserap oleh material reflektif seperti emas, perak, dan tembaga tanpa menghasilkan panas berlebih. Hal ini memungkinkan penandaan yang bersih dan bebas gerigi yang menjaga integritas permukaan sekaligus mencapai hasil tahan korosi.
Pencegahan kerusakan melalui perlakuan fotolitik
Karena komponen elektronik menyusut setiap tahun dengan enkapsulasi resin yang lebih tipis, penggunaan laser standar 1064nm berisiko menembus dan merusak sirkuit internal. Laser UV 355nm mencegah hal ini melalui penyerapan yang tinggi, meminimalkan penetrasi internal.
Kasus penandaan laser UV
Penandaan laser UV (355nm) ideal untuk material yang sensitif terhadap panas seperti kemasan makanan, farmasi, wafer silikon, dan layar LCD. Panjang gelombangnya yang pendek memutus ikatan molekuler secara langsung, memungkinkan penandaan yang tepat tanpa kerusakan termal.
Penandaan pada logam, plastik, keramik, kaca, karet, tekstil, batu bata, karton bergelombang, film fleksibel, foil, label, dan material lainnya.
Mesin ini menghasilkan penandaan dengan presisi tinggi, efisiensi, dan tahan pudar dengan kebisingan dan konsumsi energi rendah—ideal untuk industri makanan, farmasi, dan barang konsumsi, mendukung produksi Industri 4.0.
