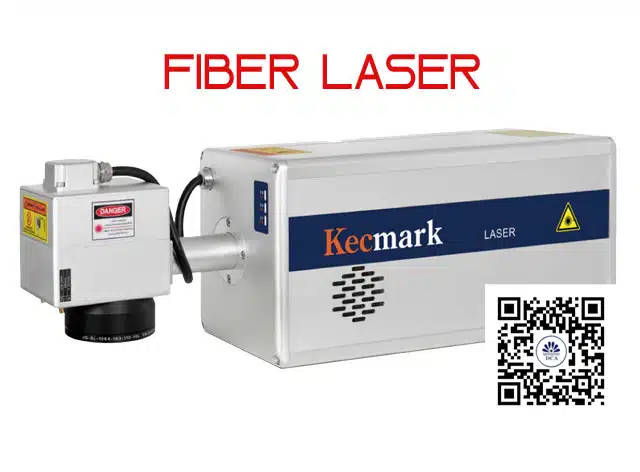

Fiber Laser Coding adalah teknologi penandaan permanen yang menggunakan serat optik dengan inti terdoping Ytterbium (Yb) sebagai medium penguat cahaya pada panjang gelombang 1064 nm. Laser ini dirancang untuk material keras dan berdensitas tinggi — logam, baja, aluminium, tembaga, kabel, dan komponen industri. Cahaya diperkuat secara searah melalui struktur serat tiga lapis tanpa pemantulan bolak-balik, menghasilkan berkas yang sangat stabil dan konsisten. Hasilnya: kode permanen berkontras tinggi yang tahan goresan, korosi, dan kondisi industri ekstrem — sepanjang siklus hidup produk.
Pilih Fiber Laser jika: Anda bekerja dengan logam, kabel, komponen mesin, kaleng aluminium, atau material keras berdensitas tinggi pada lini produksi kecepatan menengah–tinggi. Untuk perbandingan dengan UV Laser Coding (kemasan fleksibel) atau CO2 Laser Coding (karton, kayu), konsultasikan kebutuhan Anda dengan tim kami.
Mesin Fiber Laser Coding adalah sistem penandaan industri yang menggunakan serat optik sebagai medium aktif, berbeda dari laser solid-state (menggunakan kristal) atau laser gas (menggunakan CO2). Teknologi ini merupakan evolusi dari sistem amplifikasi komunikasi jarak jauh yang dikembangkan menjadi sistem laser berdaya tinggi.
Serat optik terdiri dari inti (core) yang memancarkan cahaya di bagian tengah, dikelilingi selubung logam konsentris. Pada Fiber Laser, inti ini didoping dengan ion Ytterbium (Yb³⁺) — elemen lantanida yang berfungsi sebagai medium penguat aktif dengan efisiensi konversi energi sangat tinggi.
Panjang gelombang 1064 nm berada di spektrum inframerah dekat, yang sangat efektif diserap oleh logam dan material padat. Ini menjadikan Fiber Laser sebagai pilihan utama untuk penandaan pada komponen mesin, kaleng, kabel, dan berbagai substrat keras lainnya.
Fiber Laser beroperasi melalui mekanisme amplifikasi optik yang berbeda dari semua jenis laser lainnya. Energi cahaya diperkuat secara progresif dalam satu arah — tidak ada pemantulan bolak-balik seperti pada laser solid-state atau gas. Ini menghasilkan berkas yang sangat bersih dan stabil.
- Eksitasi oleh Laser Pompa (Pump Laser).
Diode laser (pump laser) menginjeksikan cahaya eksitasi ke dalam selubung dalam (inner cladding) serat optik. Cahaya ini mengeksitasi atom-atom Ytterbium di dalam inti serat dari kondisi dasar ke kondisi tereksitasi. - Emisi Terstimulasi dalam Inti Yb-Doped.
Foton pertama yang melewati inti menstimulasi atom Ytterbium tereksitasi untuk memancarkan foton kedua identik. Proses ini berulang secara bertahap — semakin jauh cahaya merambat dalam serat, semakin kuat intensitasnya.
- Penguat Pre-Amplifier dan Main Amplifier.
Sistem terdiri dari tiga lapisan: inti dan dua lapisan selubung logam. Cahaya melewati pre-amplifier kemudian main amplifier secara berurutan, menghasilkan output 1064 nm berdaya tinggi (30W atau 50W). - Pemfokusan oleh Galvo Scanner Kecepatan Tinggi.
Berkas laser diarahkan oleh sepasang cermin galvanometer (galvo scanner) berkecepatan tinggi ke permukaan material. Sistem ini memungkinkan penulisan karakter, barcode, dan logo dengan kecepatan hingga 9 m/s. - Interaksi Laser-Material: Ablasi, Engraving dan Perubahan WarnaEnergi laser terserap di permukaan material dan menghasilkan berbagai efek tergantung material: ablasi coating, pengukiran fisik (engraving), perubahan warna melalui reaksi kimia, atau karbonisasi terkendali.

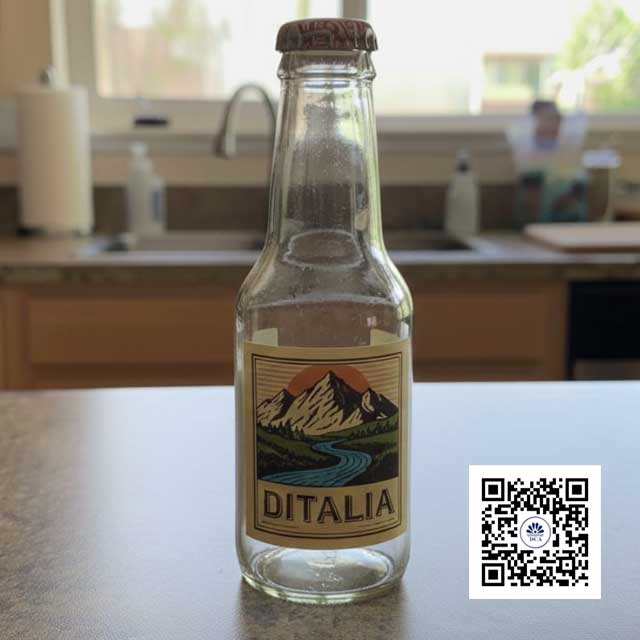

Glass

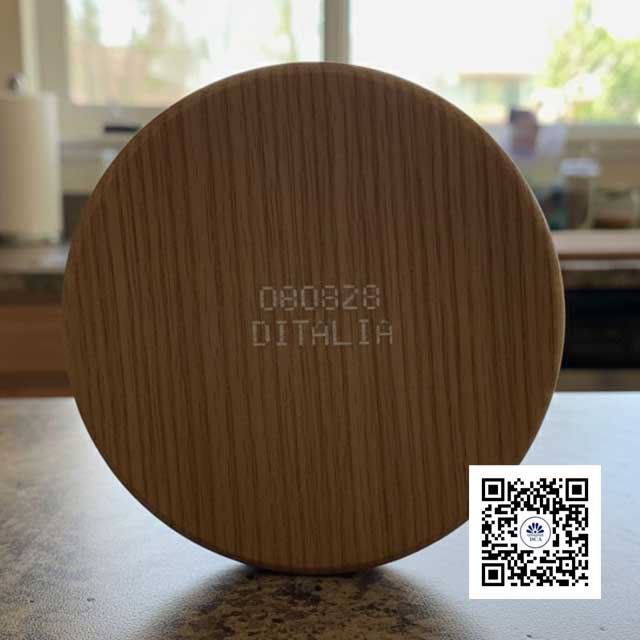

Kayu

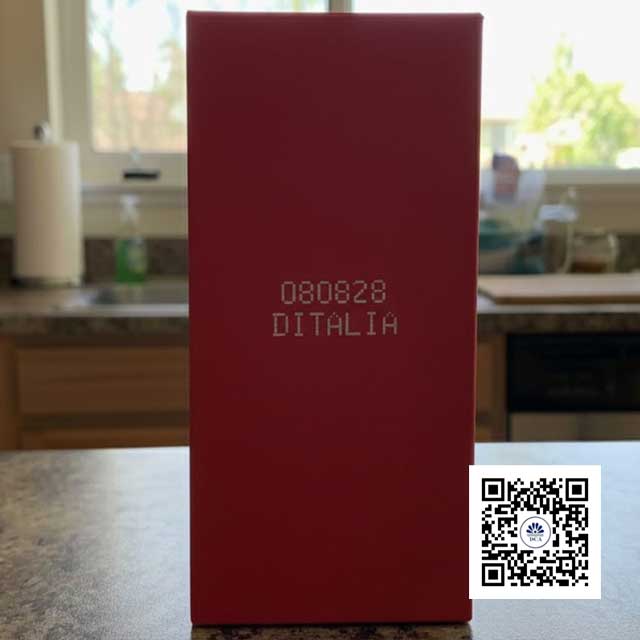

Kertas

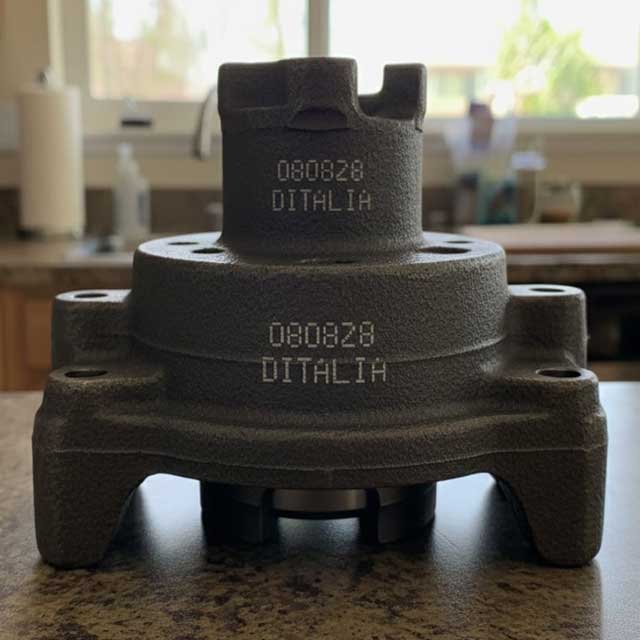

Logam
Untuk fiber laser 1064nm, efek yang relevan adalah:
1. Anneal (Anil)
Material: logam besi, baja, titanium. Laser memanaskan permukaan logam secara lokal sehingga terbentuk lapisan oksida — menghasilkan tanda hitam permanen tanpa retak, lekukan, atau burr. Cocok untuk instrumen bedah dan komponen presisi tinggi.
2. Carve / Engrave (Ukir)
Material: logam, termoplastik, kertas, kayu. Laser mengangkat/membuang material dari permukaan hingga kedalaman ~50 µm, membentuk cekungan yang terlihat jelas. Sering disertai perubahan warna di area ukiran karena reaksi dengan udara.
3. Etch (Etsa)
Material: logam. Laser mengubah finishing permukaan logam dan menciptakan kontras dengan meningkatkan refleksi cahaya ambien. Kedalaman penetrasi biasanya tidak melebihi 0,01 mm. Ini adalah proses fiber laser marking paling umum dan berkecepatan tinggi.
4. Remove the Coating (Ablasi Coating)
Material: semua material bersalut/coating. Laser mengangkat sebagian atau seluruh lapisan coating untuk memunculkan warna kontras dari substrat di bawahnya. Umum digunakan pada tombol backlit otomotif, keyboard, dan elektronik mobile.
5. Foaming (Pembusaan)
Material: termoplastik. Panas laser memicu pembusaan lokal material plastik — area yang diproses tampak lebih terang dari sekitarnya. Efek ini bersifat taktil (bisa diraba). Kurang tahan goresan, sering diperkuat dengan laser marking additive.
6. Carbonization (Karbonisasi)
Material: termoplastik terang, kertas, kayu, kabel, kulit. Plastik terurai dan karbon dilepaskan — menghasilkan warna abu-abu hingga hitam. Digunakan pada material terang agar tanda terlihat kontras gelap.
| LASERS | Fibre Q pulse lasers |
|---|---|
| Power | 30 W | 50 W |
| Laser wavelength | 1064 nm |
| Repetition rate | 30-60 KHz |
| Conditioning space | 1D, 2D, 3D (optional) |
| Laser Class | Class 4 laser products ~ IEC60825-1 compliant |
| Marking direction | 0~360°C |
| Marking area | 110 x 110 mm (customized) |
| Scribing speed | up to 9 m/s |
| Working distance | 110 ~ 275 mm |
| Spot size | 5.7 ~ 8 mm |
| Marking content | 1D, 2D barcode, icons, Chinese, English and numbers |
| User Interface | 10" Full color Touch Screen |
| Communicate interface | RJ45, RS232, RS485, USB |
| Rated Voltage | 220 ~ 240 V 50/60 Hz |
| Power of the whole machine | < 500 w |
| Cooling method | Built in air cooled |
| Protection class | IP54 |
| Envimental temperature | 0~40°C |
| Humidity range | Relative humidity < 80, non condensing |
| Weight | 19 Kg |

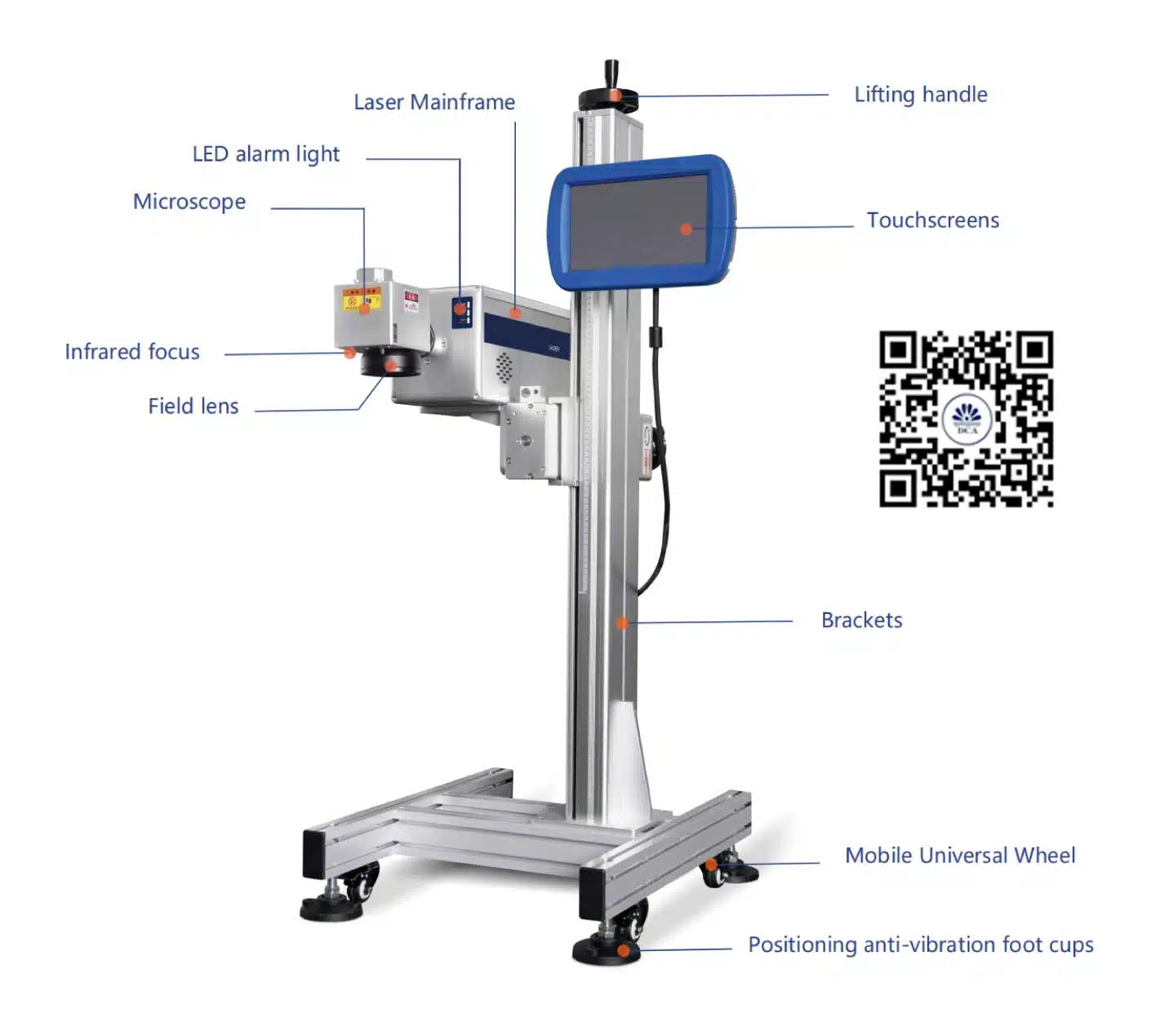

Intelligent control panel
- built in type
- user friendly interface : accept versatile language, friendly to operator.
- precise definition : powerful data processing function, convenient and fast, clear instructions.
- data port : accept multiple communication interface.
Laser emitter
- advanced laser source
- laser module life up to 100,000 hours
- New compact and rugged design
- excellent single pulse energy
- wide application when with highly reflective material
- hi level vertical integration
Hi speed Galvanometer
- Dual red light positioning
- High precision scanner mirrors
- the minimum character up to 0.2 mm
- compatible with different substrates and scenarios
- stable output performance
- strong anti interference ability

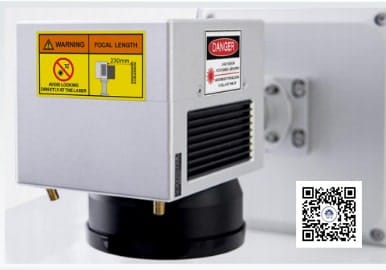

User-friendly markings
- Intuitive focal markings: easy to use
- Prominent safety label: ensures worry-free operation
- Multilingual support: facilitates seamless communication
Lifting column (optional & Customized)
- Standard industrial flood bracket
- alumunium shaped and more durable
- wear resistand,anti corrosion, strong stable
- accurate scale
- castor fixed, easy to move
- Hightly Fleixibility
- Easy to do installation
Konsultasikan kebutuhan produksi Anda bersama tim kami :
dca@ditaliamachine.com | 021-38865079 | https://ditaliamachine.com
