Sleeve Label Machine ini dirancang untuk mengaplikasikan label berupa selongsong / Sleeve yang dapat menyusut (Shrink label) ke wadah seperti botol, kaleng atau jar, baik untuk tutup (tamper evidence) dan/atau body label dengan label PET, PVC, dan OPS.
Wadah yang dapat diaplikasikan dengan label ini dapat berbentuk cylinder, oval, persegi / kotak atau bentuk lainnya.
Mesin yang juga disebut Label Inserting Machine atau Shrink Label Machine, dengan beberapa model sesuai dengan kecepatan 100 ~ 800 BPM, dengan model sbb SDC-100, SDC-150, SDC-200, SDC-250, SDC-350, SDC-400, SDC-450, SDC-600, SDC-800.
mesin label otomatis yang berfungsi untuk memasang label selongsong (sleeve) pada wadah atau botol produk. Label ini biasanya berupa plastik yang dapat menyusut (shrink label), memungkinkan desain grafis tercetak penuh 360 derajat mengikuti kontur atau bentuk unik kemasan

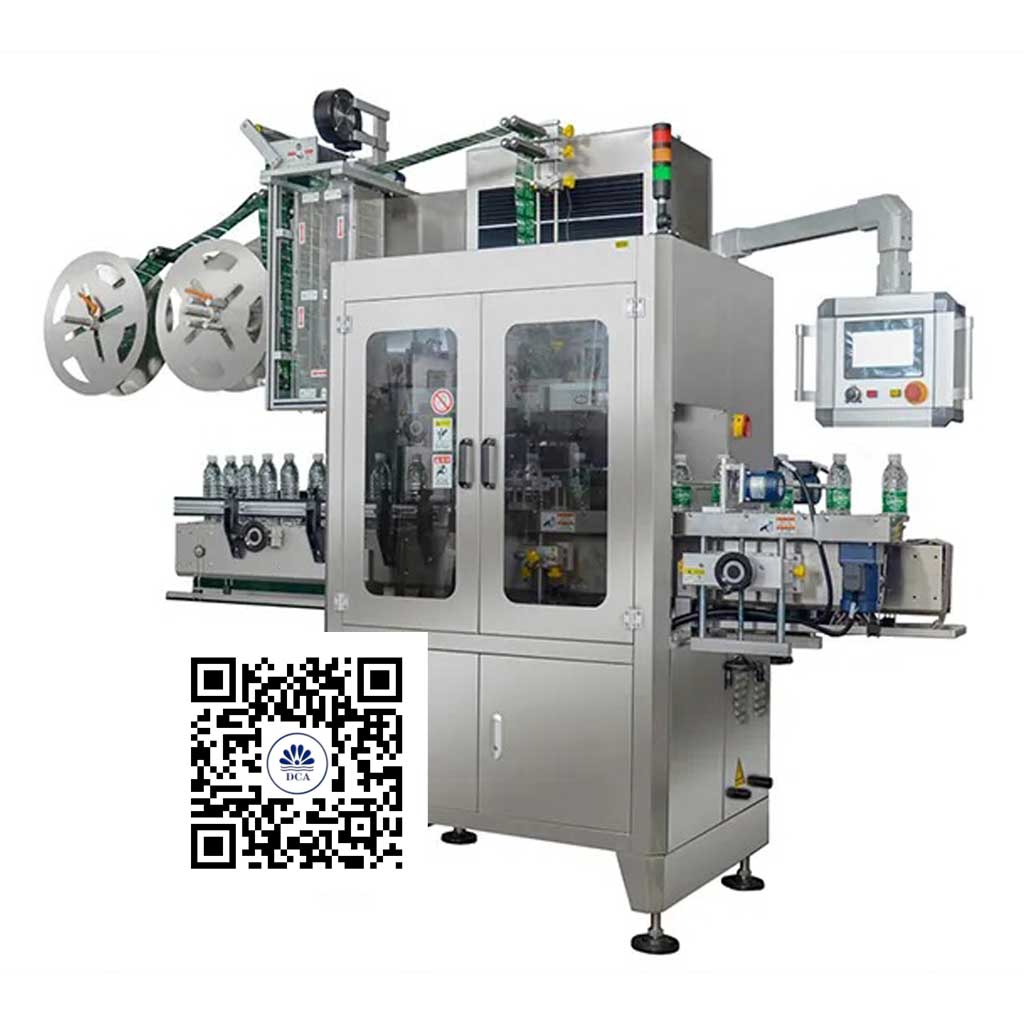

Sleeve Label Machine
- Secara signifikan bekerja secara efisiensi dan efektivitas.
- Dioperasikan dengan fungsi deteksi otomatis tertentu, dan peringatan alarm untuk kegagalan.
- Pengoperasian mudah dan penyesuaian antarmuka manusia-mesin.
- Peralatan yang stabil dan handal.
Alur Kerja Sleeve Label :
Produk (penataan botol) → pengangkutan sabuk konveyor → pemisahan botol, mekanisme botol pada saat yang sama dipisahkan dan kontrol posisi → deteksi produk dengan sensor → selongsong mekanisme label menerima sinyal sensor untuk memotong sesuai ukuran atau tanda )(eye mark) → label dengan cepat diposisikan dan dikirim ke produk untuk menutupi bagian badan botol yang ditentukan → koreksi posisi label → penyusutan panas.
Komponen mesin Sleeve Label
- Feeding conveyor : komponen pengangkut rantai conveyor.
- Roller bahan label.
- Sleeve komponen: sistem pengumpanan standar, mandril pemotong, mekanisme label dan mekanisme pendorong label.
- Mekanisme panduan posisi selongsong label: membuat label terpasang dengan tepat dan didorong ke posisi yang ditentukan
- Bagian kontrol listrik: terdiri dari PLC, sensor dan komponen listrik lainnya, perangkat lunak antarmuka HMI layar sentuh.
sleeve label
sleeve label
Sleeve Label Machine
1. Intelligent control – with the function of automatically detecting labels and products, realizing the speed of the whole machine is unified and synchronized, making the operation more simple and humanized.
2. Human-machine dialogue touch screen – with humanized touch control screen, full Chinese display, not only simple and intuitive operation, complete functions, but also with rich help functions and fault display functions.
3. The whole system adopts PLC control – to maintain the coordination and stability of the whole machine.
4. With detailed self-test function – can self-test various functions, fault display will show the fault.
5. All spare parts including the base cabinet, conveyor belt, stop rod to small screws are all made of stainless steel and aluminum profile materials, which will never rust and be disturbed by pollution to ensure that they meet GMP environmental requirements.
6. After replacement, the product can be produced as long as the center guide column of the corresponding product is replaced for simple debugging.
Sleeve Label Machine
| Description | Function | |
|---|---|---|
| 1 | Feeding Unit | Offer the motive of sleeve label running |
| 2 | Sleeve Label Unit | Storage sleeve label unit |
| 3 | Main Frame Elevation Unit | adjust the main frame height according to the bottle shape |
| 4 | Wheeling Unit | deal with the cut sleeve label into the bottle |
| 5 | Blade Plate Unit | cut off the shooting sleeve label |
| 6 | Control Unit | Control cutter operation position inside the blade plate |
| 7 | Rear Driving Unit | offer the driving force of sleeve label on the bullet |
| 8 | Front Driving Unit | Clamp the bullet |
| 9 | Electric Eye Unit | Adjust the best cutting position of sleeve label |
| 10 | Bottle Detecting Unit | Adjust the sleeve label into the bottle |
| 11 | Brush Unit | Make bottle unsleeving label into the required position |
| 12 | Bottle Carrying Position Unit | Make the bottle stable, control the label sleeving position |
| 13 | Bullet Unit | Make the sleeve label enter and blow, convenient to drive and cut |
| 14 | Bottle Feeding Screw | Make the bottle separate with same distance, convenient to sleeve accurately |
| Model | SDC-100 | SDC-150 | SDC-200 | SDC-250 | SDC-350 | SDC-400 | SDC-450 | SDC-600 | SDC-800 |
|---|---|---|---|---|---|---|---|---|---|
| Speed | 100 BPM | 150 BPM | 200 BPM | 250 BPM | 350 BPM | 400 BPM | 450 BPM | 600 BPM | 800 BPM |
Full Body Label
Body & Cap Label
Body Label
Body for square bottle
